Блок адресный входной аналого-цифрового преобразования
Модификация: 32 измерительных входа напряжения
32 токовых измерительных входа
32 измерительных входа напряжения
Характеристики
Напряжение питания, В
—
12-36
Ток потребления при питании 24В в режиме дежурном/пожар, мА
—
80/80
Защита от обр. полярности
—
Есть
Гальваническая развязка
—
Есть
Количество аналоговых входов
—
32
Предельно-допустимое входное напряжение, В
—
20
Предельно-допустимый входной ток, мА
—
40
Подключаемые ток. сигналы, мА/Ом
—
0...20; 4...20 / 100
Подключаемые сигналы напр., В
—
0...10; 1...5; 0...5
Точность измер. напряжения, %
—
+/- 1
Точность измер. тока, %
—
+/- 0,5
Разрешение АЦП, бит
—
10
Время опроса входа, мс
—
100
Вес, кг
—
0,15
#PROP_TITLE#
—
#PROP_VALUE#
Блок адресный входной аналого-цифрового преобразования
Сертификат пожарной безопасности ЕАЭС RU C-RU.ПБ74.В.00473/21 до 29.11.2026.
Блок предназначен для ввода 32-х унифицированных аналоговых сигналов тока и напряжения.
Степень защиты IP00, крепление на DIN-рейку.
Блок обеспечивает:
• Гальваническую развязку аналоговых входов;
• Гальваническую развязку входа интерфейса RS-485;

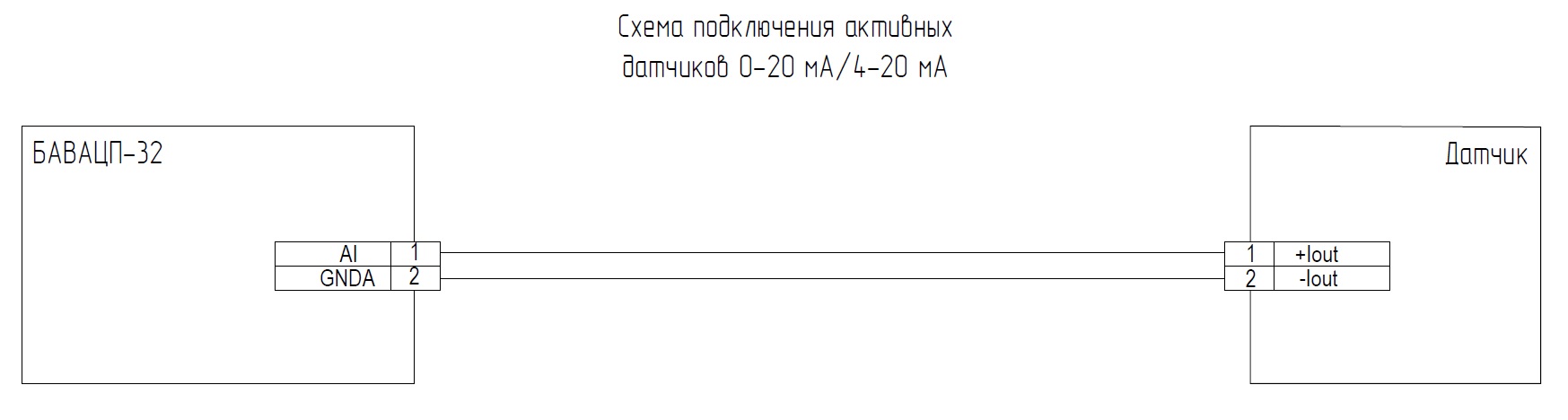

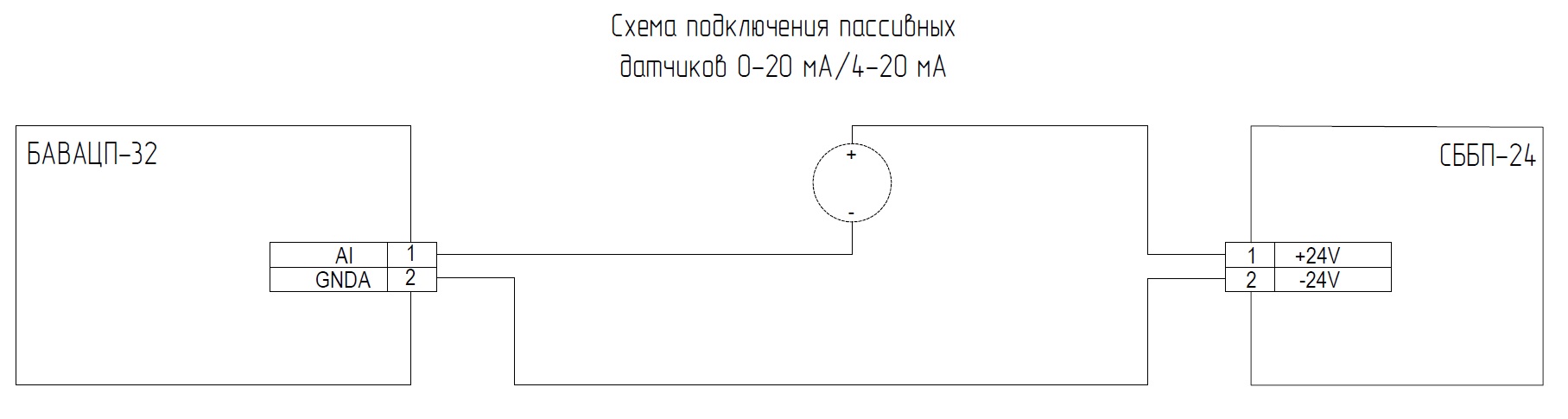

• Возможность подключения аналоговых токовых сигналов;

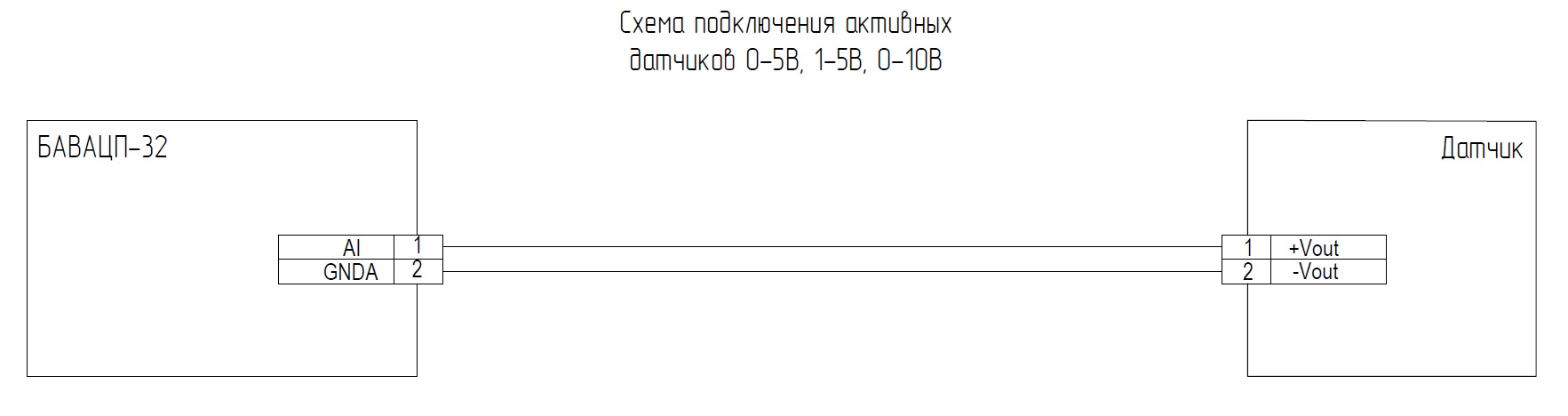

• Возможность подключения аналоговых сигналов напряжения;
• Защиту входов от КЗ и обратной полярности;
• Передачу всех параметров по линии связи RS-485.
Блок БАВАЦП-32т производит периодический опрос аналоговых входов и последующее цифро-аналоговое преобразование измеренных сигналов. В зависимости от исполнения блока, каждый из 32-х аналоговых входов может быть использован для измерения токового сигнала (0...20 мА, 4...20 мА), или сигнала напряжения (0...10 В, 0...5 В, 1...5 В).
