Блок адресный входной аналогово-цифрового преобразования
Характеристики
Напряжение питания, В
—
24-27
Ток потребления при питании 24В в режиме дежурном/пожар, мА
—
50/50 (без нагрузки исполнительных цепей)
Количество шлейфов сигнализации, шт.
—
4
Длина ЛС до МАЛС-А, не более, м
—
1200
Интерфейс
—
RS-485
Разрядность АЦП, бит
—
8
Входные сигналы, ток, мА
—
4…20
Габаритные размеры, мм
—
140х80х40
Вес, кг
—
0,2
#PROP_TITLE#
—
#PROP_VALUE#
Блок адресный входной аналогово-цифрового преобразования
Сертификат пожарной безопасности ЕАЭС RU C-RU.ПБ74.В.00473/21 до 29.11.2026.

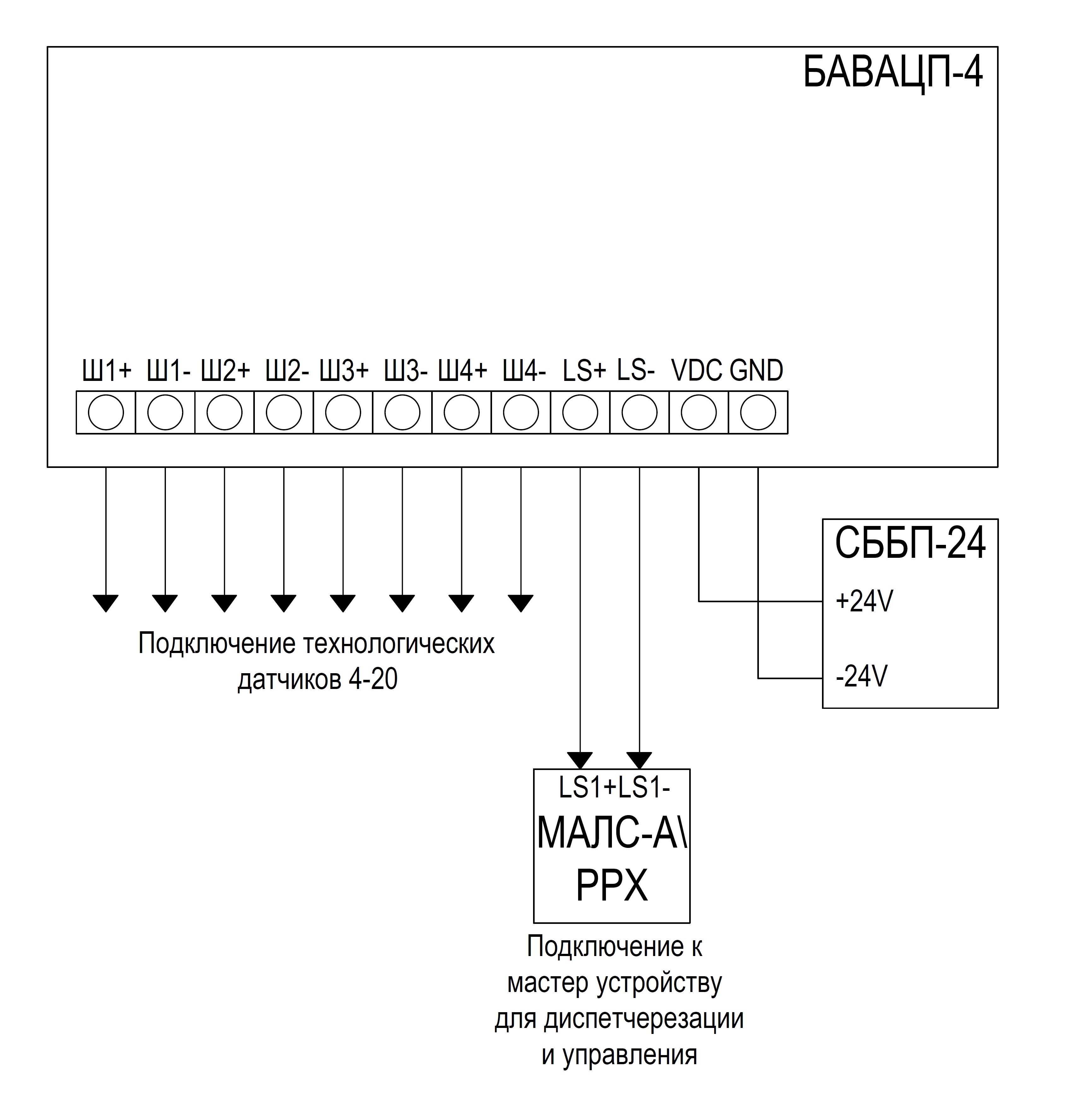

Подключение 4-х шлейфов с датчиками, имеющими стандартный выходной токовый сигнал 4..20 мА (измерение токовых сигналов преобразователей температуры, уровня, давления и др.)
Степень защиты IP00. Управление по RS-485 от МАЛС-А.
БАВ-АЦП обеспечивает подключение четырех измерительных шлейфов, измерение токовых сигналов на шлейфах, цифровое преобразование информации и передачу информации на модуль адресной линии сигнализации МАЛС-А. Каждый измерительный канал гальванически изолирован от цепей питания блока.

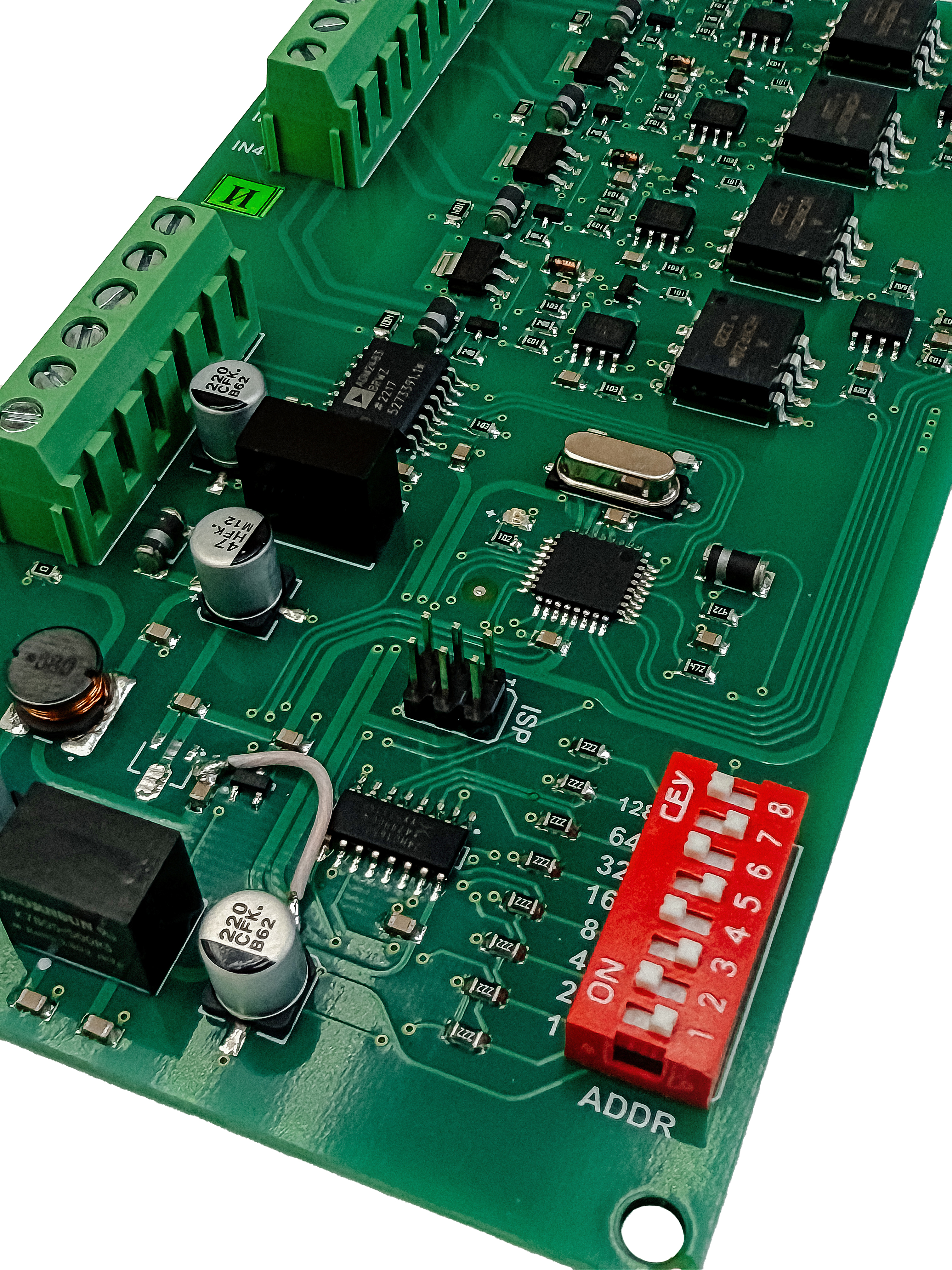

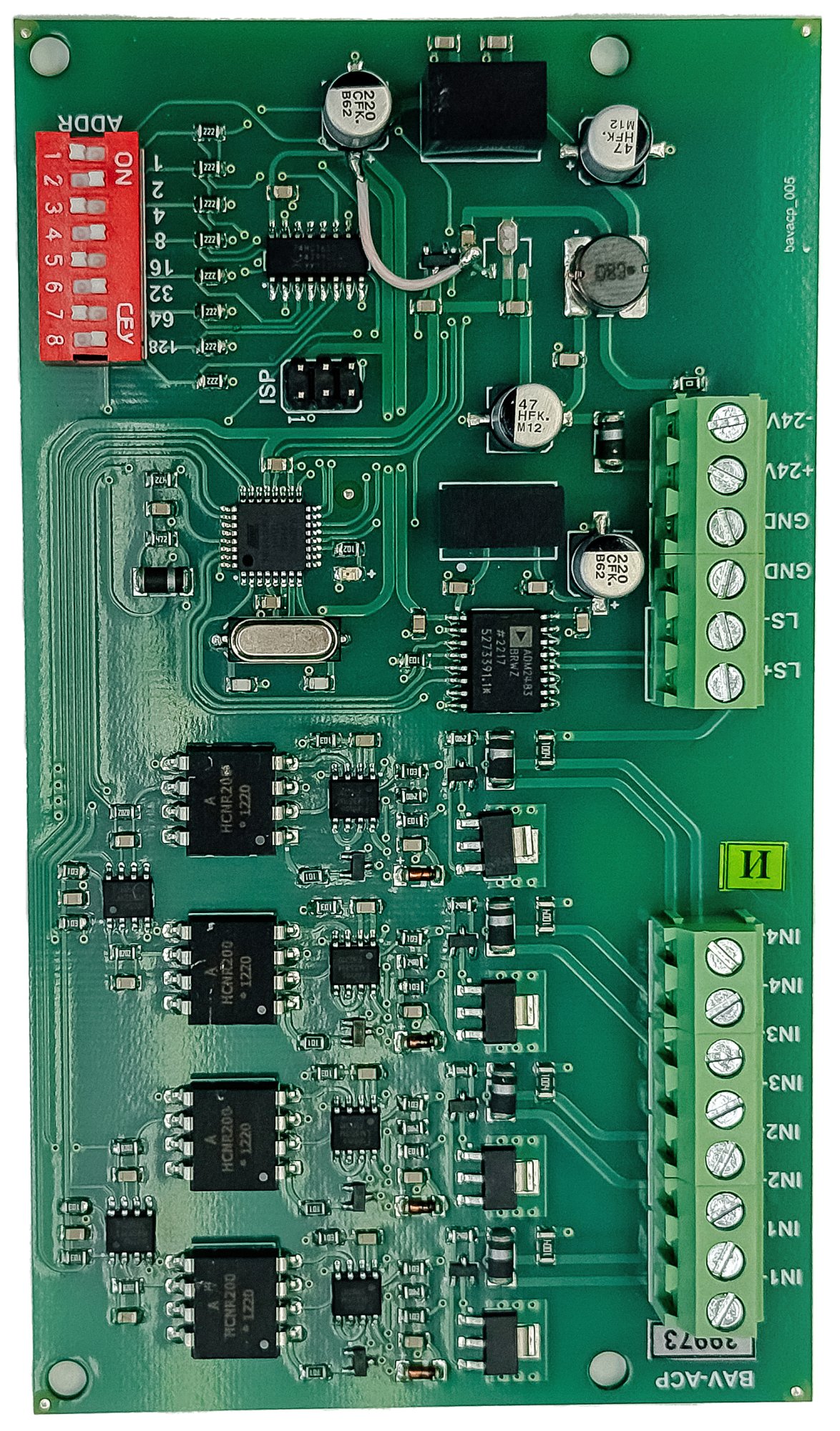

Для отображения состояния каналов измерения на плате установлено 4 светодиода.
