Блок резервирования линии связи BK-RS485
Характеристики
Напряжение питания, В
—
9-36
Гальваническая развязка RS-485
—
Есть
Напр. развязки RS-485, В
—
1000
Скорость работы по RS-485, бод
—
19200
Формат данных Modbus RTU
—
8N1
Кол-во входов линии RS-485, шт
—
2
Потребляемая мощность, Вт
—
1
Кол-во выходов линии RS-485, шт
—
1
Макс. вносимая задержка, мкс
—
50
Масса модуля, кг
—
0,2
#PROP_TITLE#
—
#PROP_VALUE#

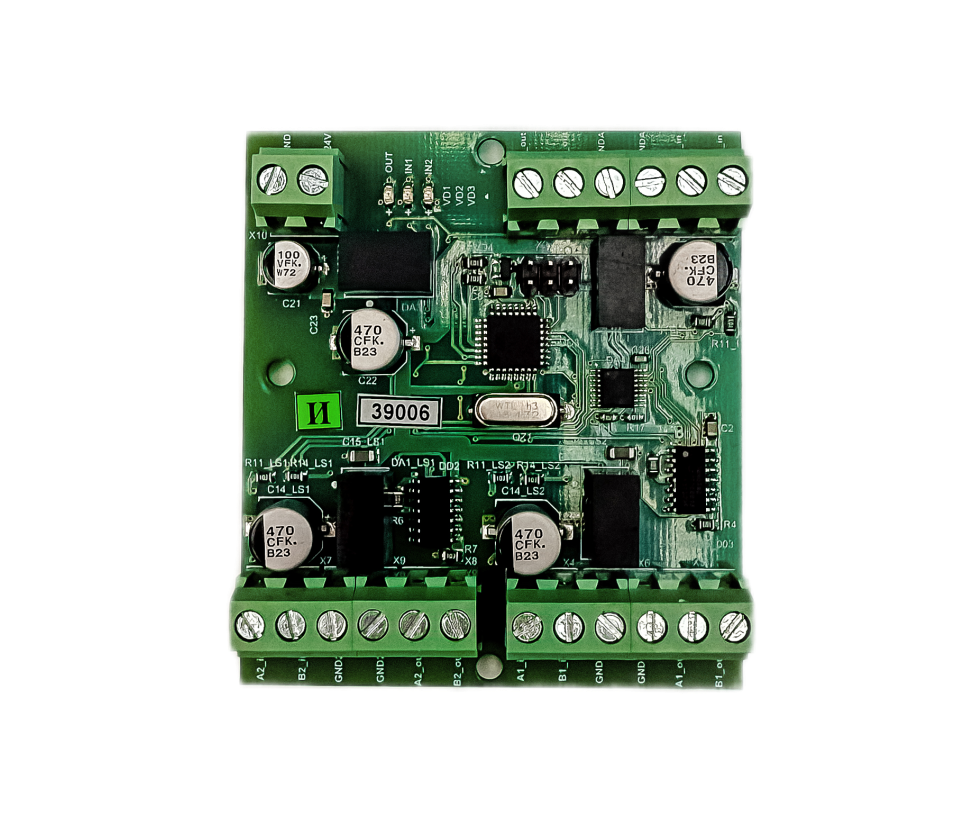

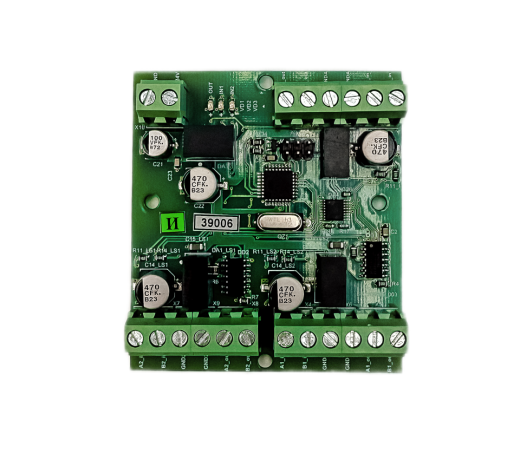

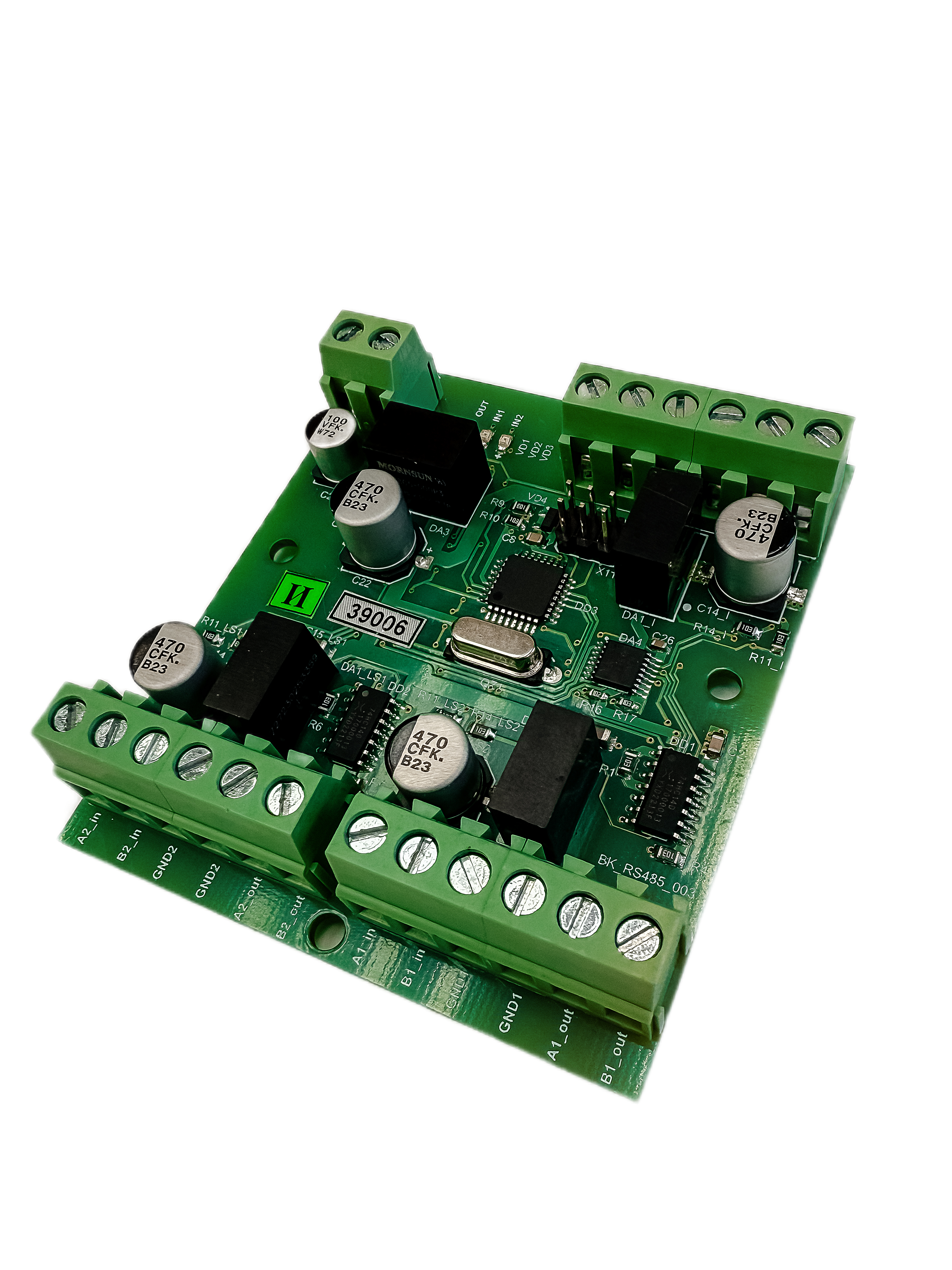

Блок резервирования линии связи BK-RS485
Модуль предназначен для резервирования двухпроводной линии связи RS-485. Степень защиты IP00, возможность крепления на DIN-рейку.

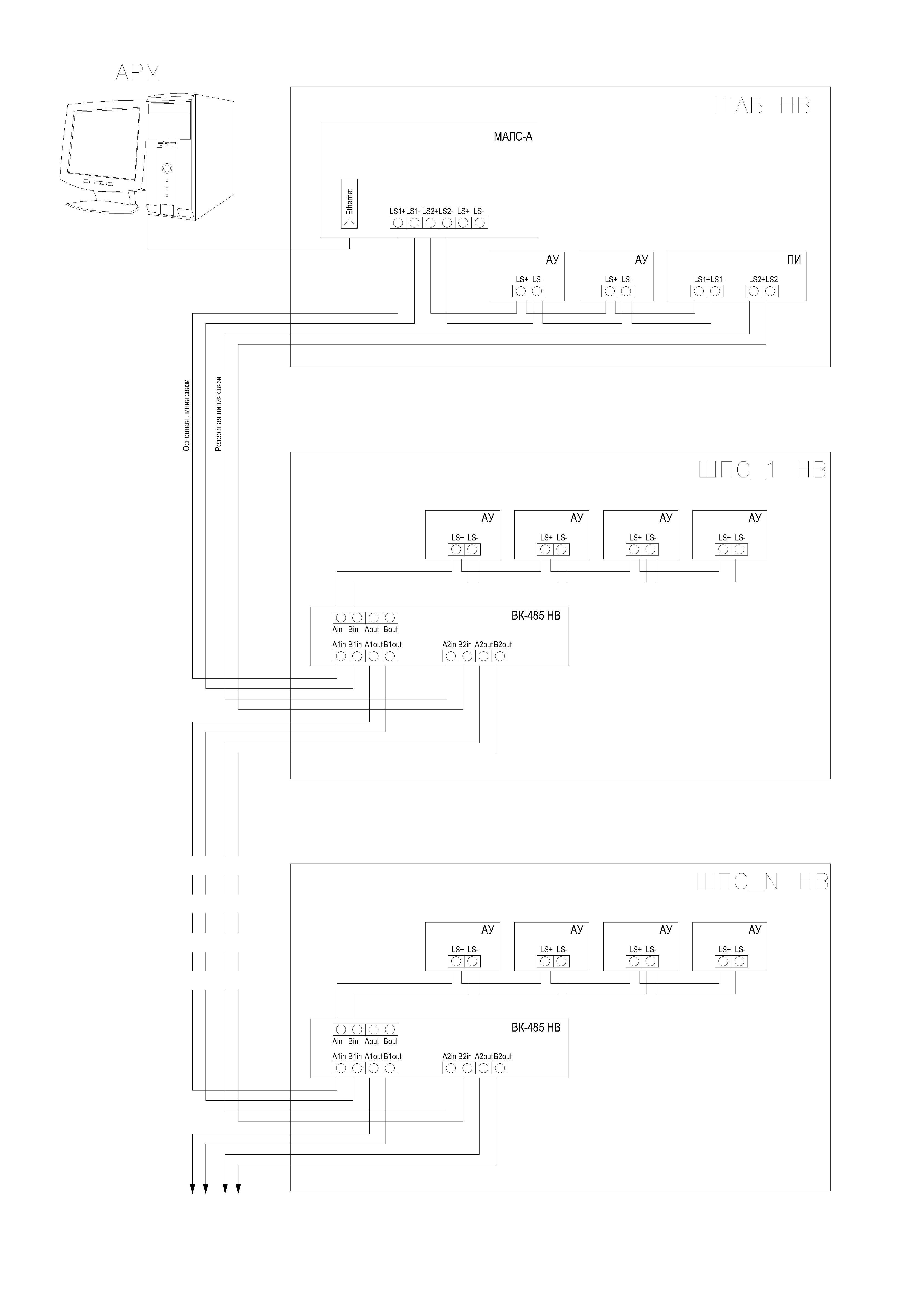

Модуль BK_RS485 входит в состав КСБ "Эфес" и предназначен для резервирования линии связи RS-485.Модуль обеспечивает:
• Гальваническую развязку входа интерфейсов RS-485;
• Индикацию обмена данных по каждому из 2-х интерфейсов; - Индикацию обмена данных по линии подключения устройств;
• Индикацию неисправности основной и резервной линий связи;
• Защиту входов от КЗ и обратной полярности

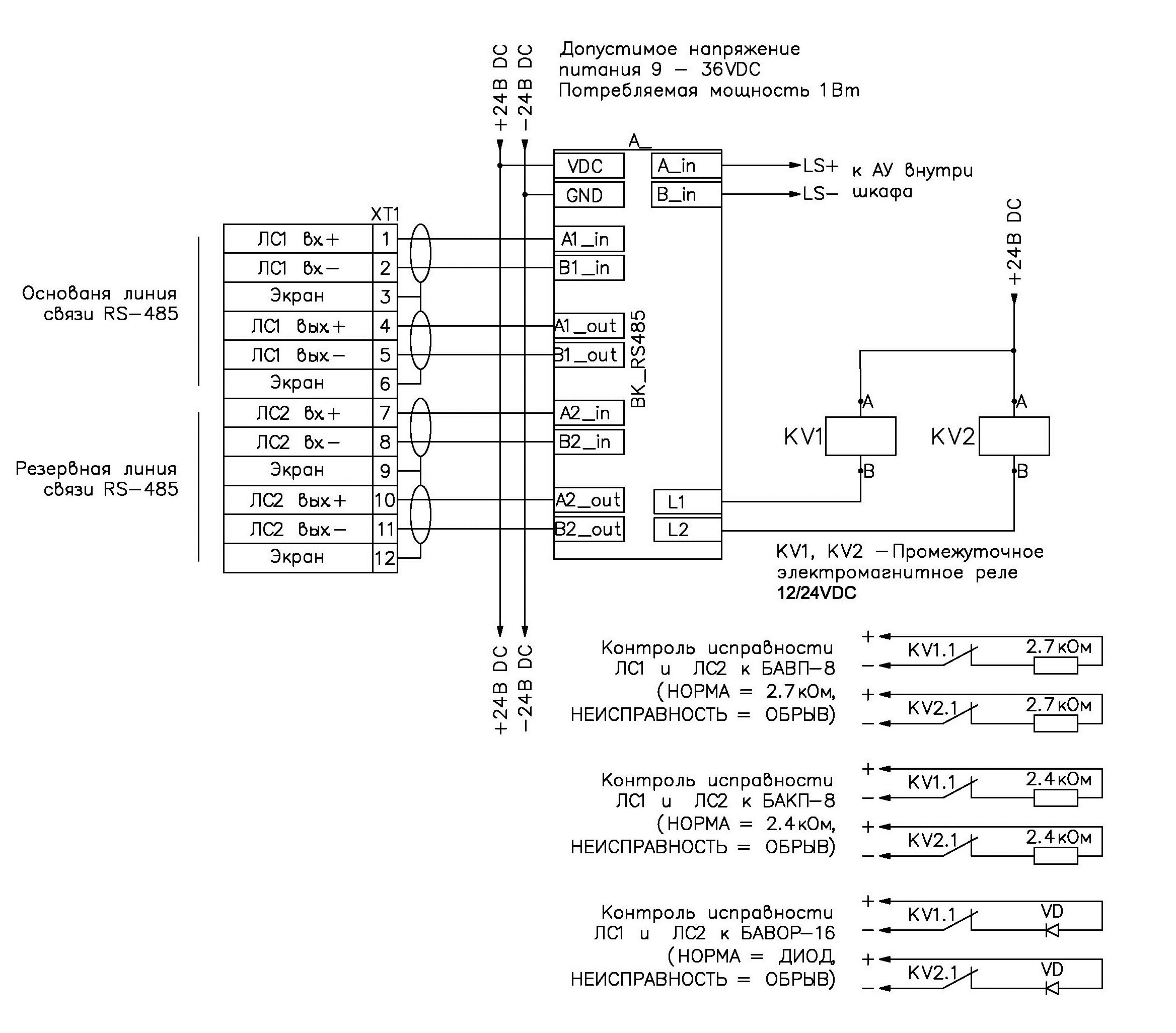

Модуль BK_RS485 ретранслирует данные, полученные по интерфейсу LS1 или LS2 на интерфейс LS. Обмен данных по каждому из интерфейсов сопровождается периодическим промигиванием соответствующего светодиодного индикатора. Модуль поставляется с предустановленным программным обеспечением контроллера и имеет фиксированные настройки работы по интерфейсу RS-485 на скорости 19200 8N1. В случае возникновении неисправности (ОБРЫВ или КЗ) по одному из интерфейсов срабатывает соответствующий выход L и устройство переходит на режим работы от второй интерфейс связи.
