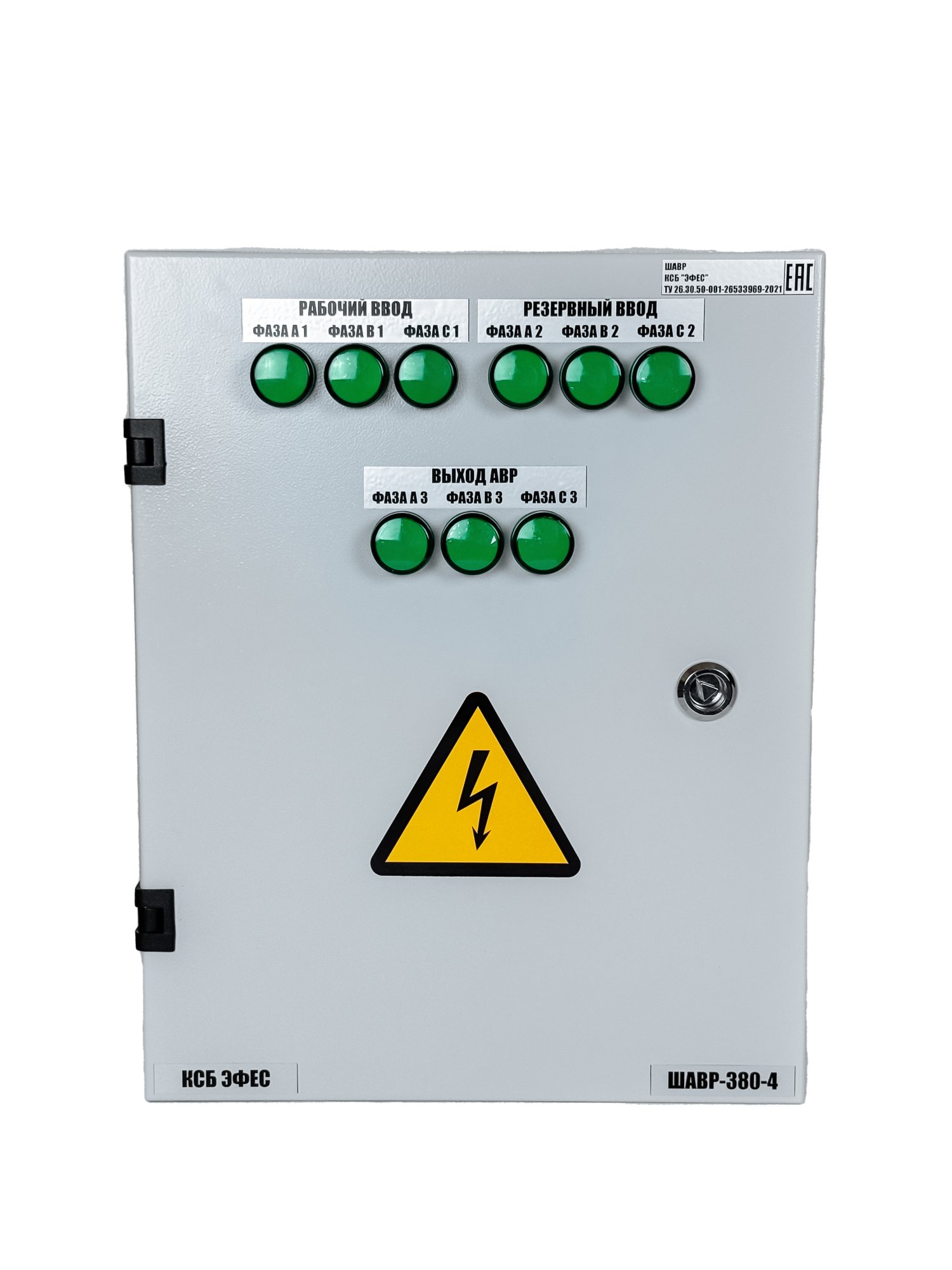

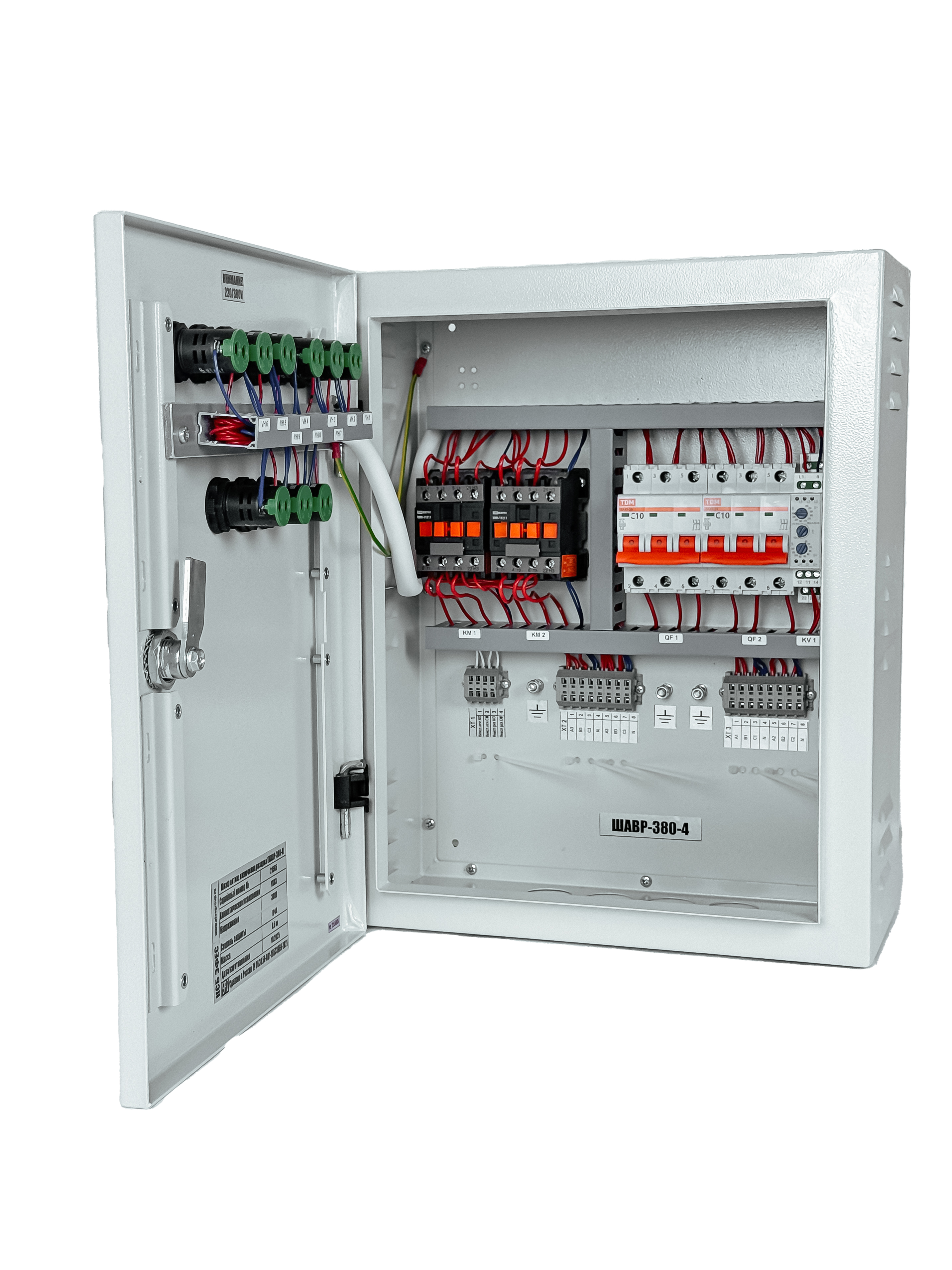

Шкаф автоматического включения резерва ШАВР (ШАВР-380-4 IP44)
.jpg "Шкаф автоматического включения резерва ШАВР-380")
.jpg "Шкаф автоматического включения резерва ШАВР-380")
.jpg "Шкаф автоматического включения резерва ШАВР-380")
.jpg "Шкаф автоматического включения резерва ШАВР-380")
Напряжение питания шкафа: 380
380
Под заказ
Корпус: IP44
IP44
IP54
Мощность кВт: 4
4
10
20
30
45
75
90
132
160
250
Характеристики
Шкаф автоматического включения резерва ШАВР (ШАВР-380-4 IP44)
#PROP_TITLE#
—
#PROP_VALUE#
Шкаф автоматики включения резерва (трехфазный)
Сертификат пожарной безопасности ЕАЭС RU C-RU.ПБ74.В.00473/21 до 29.11.2026.
380 В, 50 Гц. Контроль параметров и индикация наличия фаз. Защитное переключение (при выходе заданных параметров за пределы). Выходной сигнал неисправности при отсутствии фазы на входе.
Шкаф используется в системах электроснабжения. Шкаф предназначен для автоматического переключения нагрузки мощностью от 4 до 250 кВт* с основного на резервный источник электроснабжения 380 В. Шкаф имеет световую сигнализацию наличия входного и выходного напряжения и выход контроля неисправности АВР.
| Параметр |
ШАВР-380-4 ШАВР-380-10 |
ШАВР-380-20 ШАВР-380-30 |
ШАВР-380-45 ШАВР-380-75 |
ШАВР-380-90 ШАВР-380-110 ШАВР-380-132 ШАВР-380-160 ШАВР-380-250 |
| Коммутируемое напряжение, В | 380 | 380 | 380 | 380 |
| Коммутируемая мощность, не более, кВт | 4, 10 | 20, 30 | 45, 75 | 90, 110, 132, 160, 250 |
| Количество вводов | 2 | 2 | 2 | 2 |
| Количество выходов после АВР | 1 | 1 | 1 плюс дополнительный выход 10А (ШАВР-380-75) | 1 плюс дополнительный выход 10А |
| Световая сигнализация, сигналов | 9 | 9 | 9 | 9 |
| Ток потребления, не более, мА | 600 | 600 | 600 | 600 |
| Габаритные размеры, мм | 400х500х150 | 400х500х200 | 780х500х150 | 800x600x180 |
| Вес, кг | 8 | 18 | 30 | 120 |
| Степень защиты оболочки | IP44/54 | IP44/54 | IP44/54 | IP44/54 |
* Другая мощность по заказу
СХЕМА ПОДКЛЮЧЕНИЯ:

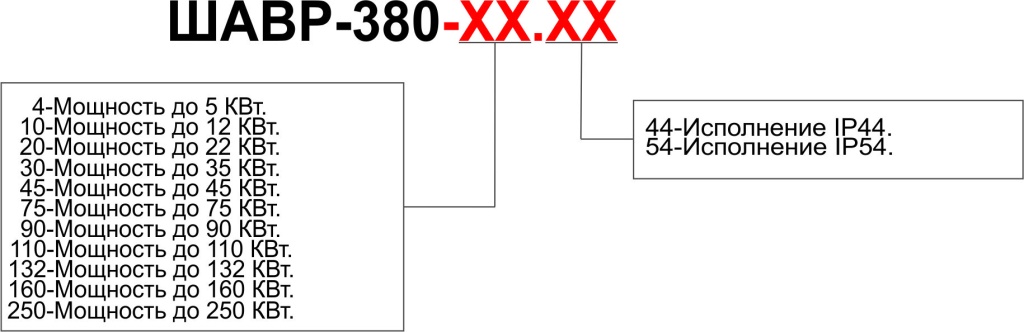

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:
