Шкаф управления 1-ой задвижкой ШУЗ-1-380
Шкаф управления 1-ой задвижкой ШУЗ-1-380
Сертификат пожарной безопасности ЕАЭС RU C-RU.ПБ74.В.00473/21 до 29.11.2026.
Силовой шкаф управления электрифицированной задвижкой 380 В. Мощность электропривода задвижки до 3 кВт. Контроль и выдача сигналов о состоянии задвижки (в т.ч. обрыв цепи электродвигателя). Ручной и автоматический режим работы. Применяются в качестве силовых шкафов управления со шкафами ШАУЗ-2У (исп. А2), проектными шкафами автоматики КСБ «Эфес» (исп. А1) и как самостоятельные изделия (исп. Р). Исполнения отличаются видом информационных сигналов. Встроенное табло отображения информации.
Внимание! По умолчанию поставляется исп. Р.
Шкаф управления задвижкой ШУЗ-1-380 предназначен для дистанционного и местного управления электрифицированной задвижкой. Шкаф осуществляет контроль наличия фаз на вводах. Шкаф обеспечивает: контроль и выдачу сигналов на управление электрифицированной задвижкой; контроль и индикацию параметров: наличие внешнего напряжения питания, положение выключателей автоматического пуска, положение задвижки, целостность электрических обмоток исполнительных устройств, с отображением информации на лицевой светодиодной панели.
Максимальная выходная мощность цепей открытия/закрытия задвижки 3 кВт*.
| Количество управляемых задвижек, шт. | 1 |
| Мощность каждой задвижки, не более, кВт | 3 |
| Выдача сигналов в систему автоматики, шт. | 8 |
| Напряжение питания, В | 380 |
| Потребляемая мощность (в режиме ожидания), не более, Вт | 30 |
| Габаритные размеры, мм. | 400x500x120 |
| Масса, кг. | 7 |
* Другая мощность по заказу

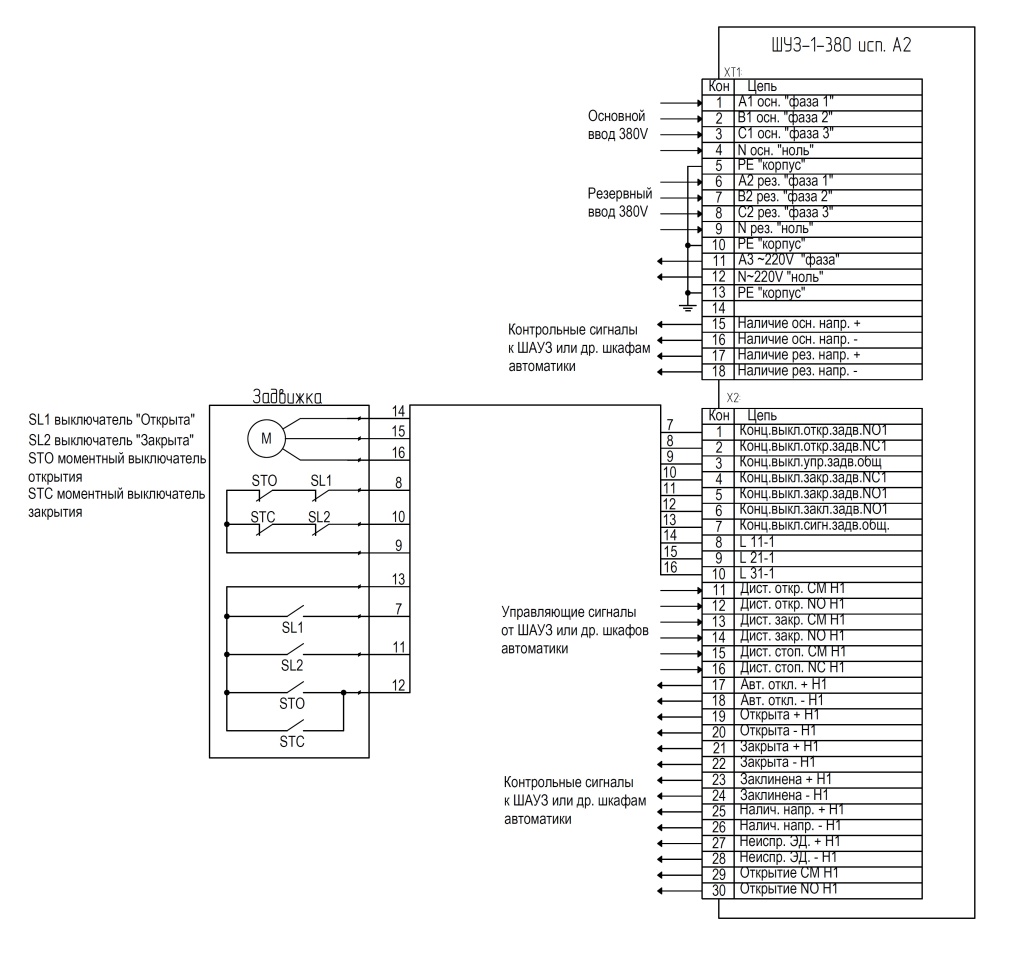

СХЕМЫ ПОДКЛЮЧЕНИЯ:

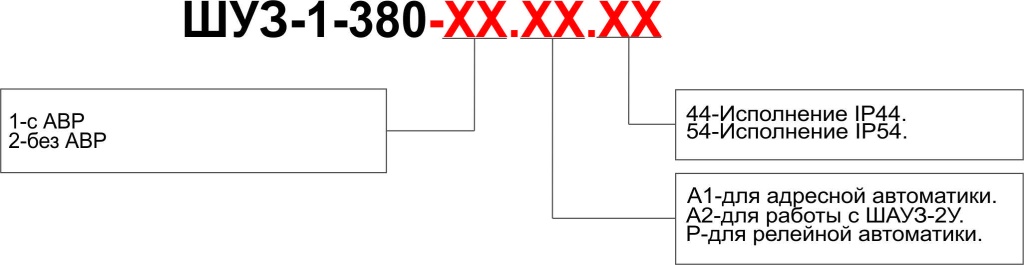

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:
