Шкаф управления 4-мя задвижками ШУЗ-4-380
Шкаф управления 4-мя задвижками ШУЗ-4-380
Сертификат пожарной безопасности ЕАЭС RU C-RU.ПБ74.В.00473/21 до 29.11.2026. Силовой шкаф управления 4-мя электрифицированными задвижками 380 В. Мощность электропривода задвижек до 3 кВт. Контроль и выдача сигналов о состоянии задвижек (в т.ч. обрыв цепи электродвигателя). Ручной и автоматический режим работы. Применяются в качестве силовых шкафов управления со шкафами ШАУЗ-2У (исп. А2), проектными шкафами автоматики КСБ «Эфес» (исп. А1) и как самостоятельные изделия (исп. Р). Исполнения отличаются видом информационных сигналов. Встроенное табло отображения информации.
Внимание! По умолчанию поставляется исп. Р .
Шкаф управления задвижками ШУЗ-4-380 предназначен для дистанционного и местного управления электрифицированными задвижками. Шкаф осуществляет контроль наличия фаз на вводах. Шкаф обеспечивает: контроль и выдачу сигналов на управление электрифицированными задвижками (380 В); контроль и индикацию параметров: наличие внешнего напряжения питания, положение выключателей автоматического пуска, положение задвижек, целостность электрических обмоток исполнительных устройств, с отображением информации на лицевой светодиодной панели.
Максимальная выходная мощность цепей открытия/закрытия задвижки 3 кВт*.
| Количество управляемых задвижек, шт. | 4 |
| Мощность каждой задвижки, не более, кВт | 3 |
| Выдача сигналов в систему автоматики, шт. | 26 |
| Напряжение питания, В | 380 |
| Потребляемая мощность (в режиме ожидания), не более, Вт | 30 |
| Габаритные размеры, мм. | 780x500x120 |
| Масса, кг. | 30 |
* Другая мощность по заказу

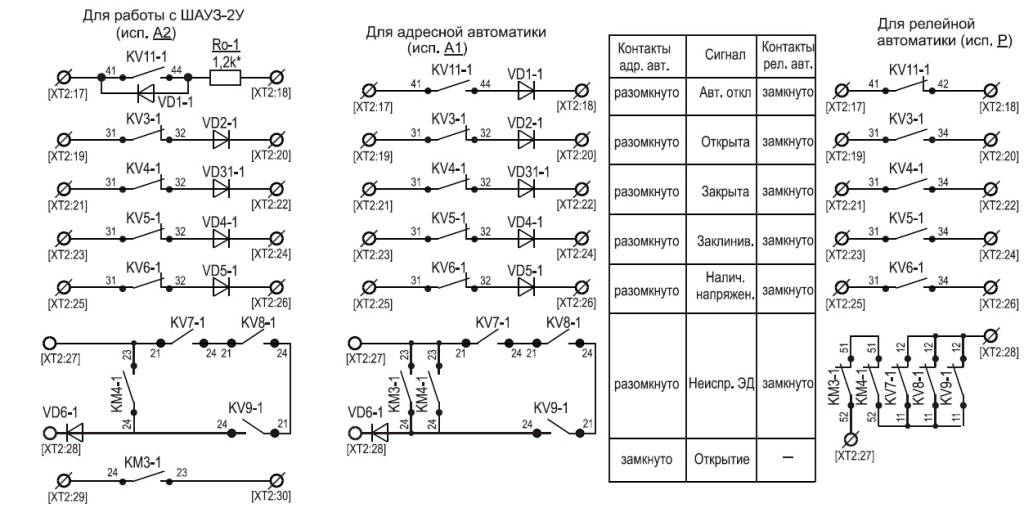

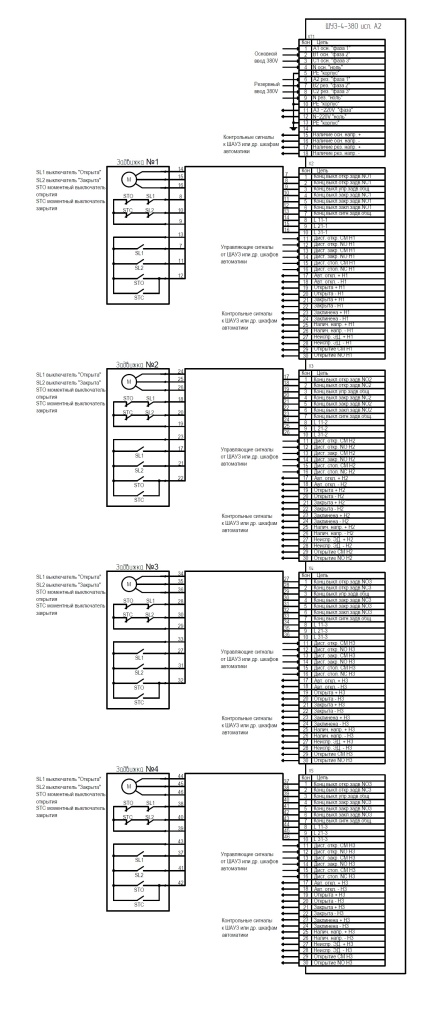

СХЕМЫ ПОДКЛЮЧЕНИЯ:

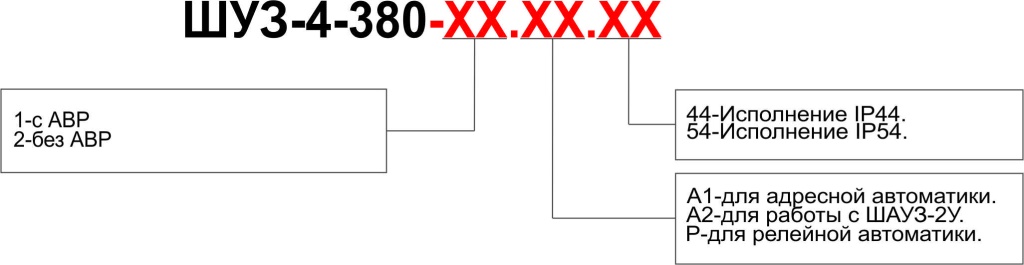

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:
